在嵌入式系統和數字電路設計中,時鐘源的穩定性直接關系到整機性能與系統可靠性。隨著對高性能與高穩定性需求的提升,越來越多工程師開始將無源晶振升級為有源晶振。這一升級可帶來以下優化效果:
- 系統啟動可靠性提升:輸出波形穩定,起振時間可控,降低啟動異常風險
- EMC通過率提升:抖動更小,頻率穩定性更高,有助于電磁兼容測試
- 抗干擾能力增強:內置振蕩電路,抗電源及環境干擾能力更強
- 高頻穩定性提高:在高頻應用場景下表現更穩定
- 工業級可靠性提升:適用于復雜環境與長期運行場景
如需技術支持或選型建議,歡迎聯系我們,獲取專業的方案支持。
無源晶振與有源晶振的區別

無源晶振本質上是石英諧振器,本身不會主動振蕩,需要依賴MCU或主控芯片內部的振蕩電路驅動后才能正常工作。它通常需要匹配合適的負載電容,對芯片驅動能力和PCB布局較為敏感。其優點是成本低、功耗低,適合普通消費類電子產品或低頻應用場景。

有源晶振則在內部集成了振蕩電路,上電即可直接輸出穩定的標準方波時鐘信號,無需依賴MCU內部振蕩模塊。其輸出穩定性更高、抗干擾能力更強、啟動更可靠,適用于工業控制系統、通信設備、高速數字系統等。
哪些情況下建議升級為有源晶振?
時鐘是主要干擾源。具體因素可能是時鐘信號邊沿過于陡峭、振鈴明顯,或PCB布局空間受限、無法優化走線與地參考。有源晶振的輸出穩定、驅動能力可控,可改善信號完整性。其可以降低EMI風險、提高通過率。
當主頻提升或使用高頻率時,無源晶振對MCU內部振蕩電路的依賴會增加起振難度,高頻下穩定性與抖動表現也更容易下降。有源晶振內部振蕩與緩沖電路經過專門優化,在高頻條件下輸出更穩定,頻率精度與相位噪聲控制更好。
在工業現場或強電磁干擾環境下,無源晶振容易受到電源噪聲、環境干擾或溫度變化影響,可能出現起振失敗或運行異常。有源晶振抗干擾能力更強,啟動特性更穩定,可提升整機長期運行可靠性。
在精密數據采集系統、音頻系統、通信設備、網絡接口設備等應用中,對頻率穩定度和相位抖動要求更高。無源晶振受外圍電路影響較大,而有源晶振輸出一致性更好,可有效保證系統時序精度和信號質量。

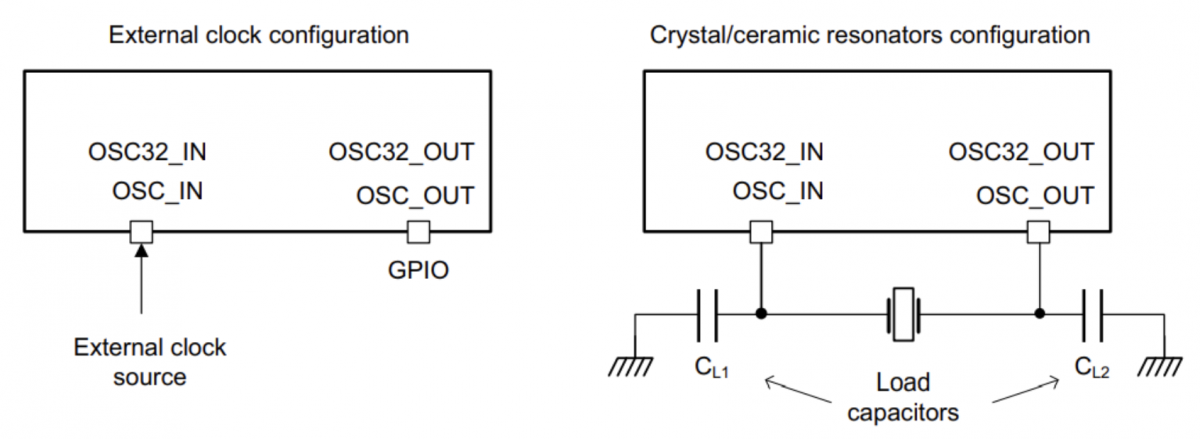

無源晶振升級為有源晶振的關鍵注意事項

(圖片來自網絡)
KOAN晶振

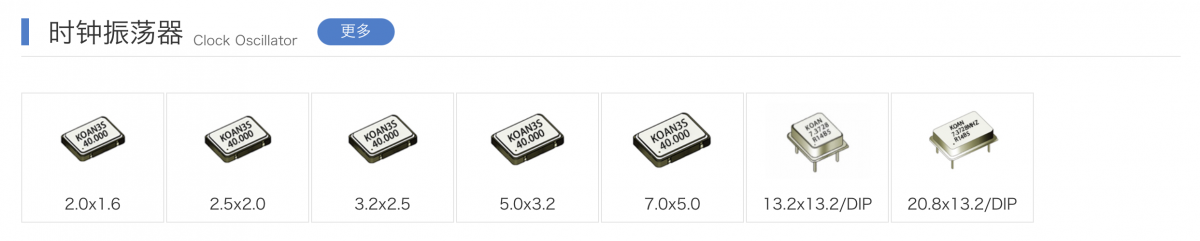

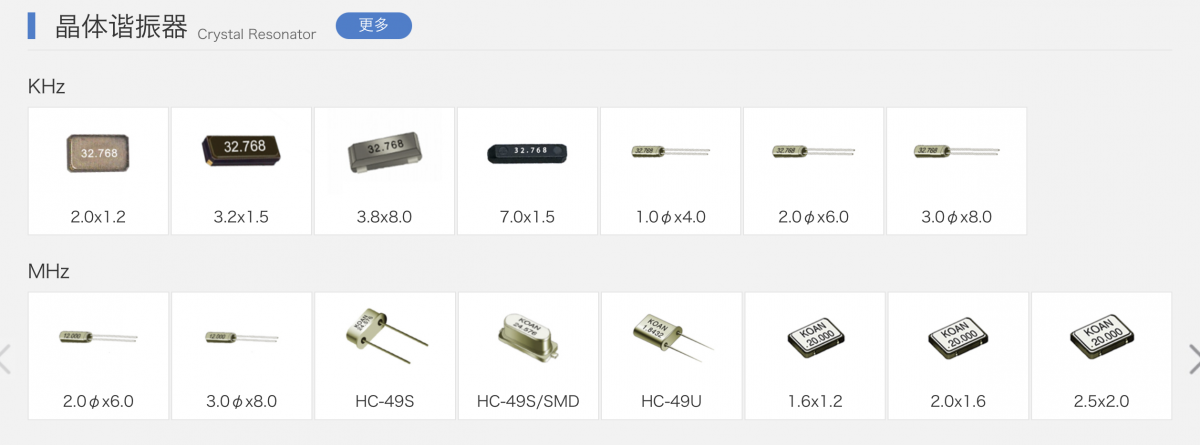

為了讓設計與選型用戶在選型時更高效,凱擎小妹在KOAN晶振官網的參數選擇頁面完善常用頻率下拉列表,可快速選擇,提高選型效率。若您需要針對具體應用的晶振選型建議和技術支持,歡迎隨時聯系我們,KOAN將為您提供專業、貼心的解決方案。我們提供無源晶振和有源晶振,覆蓋多種規格尺寸,現貨充足,以滿足客戶需求。我們的產品質量和技術處于行業領先水平。公司致力于精細化質量管理,以滿足客戶對高端產品的需求。
