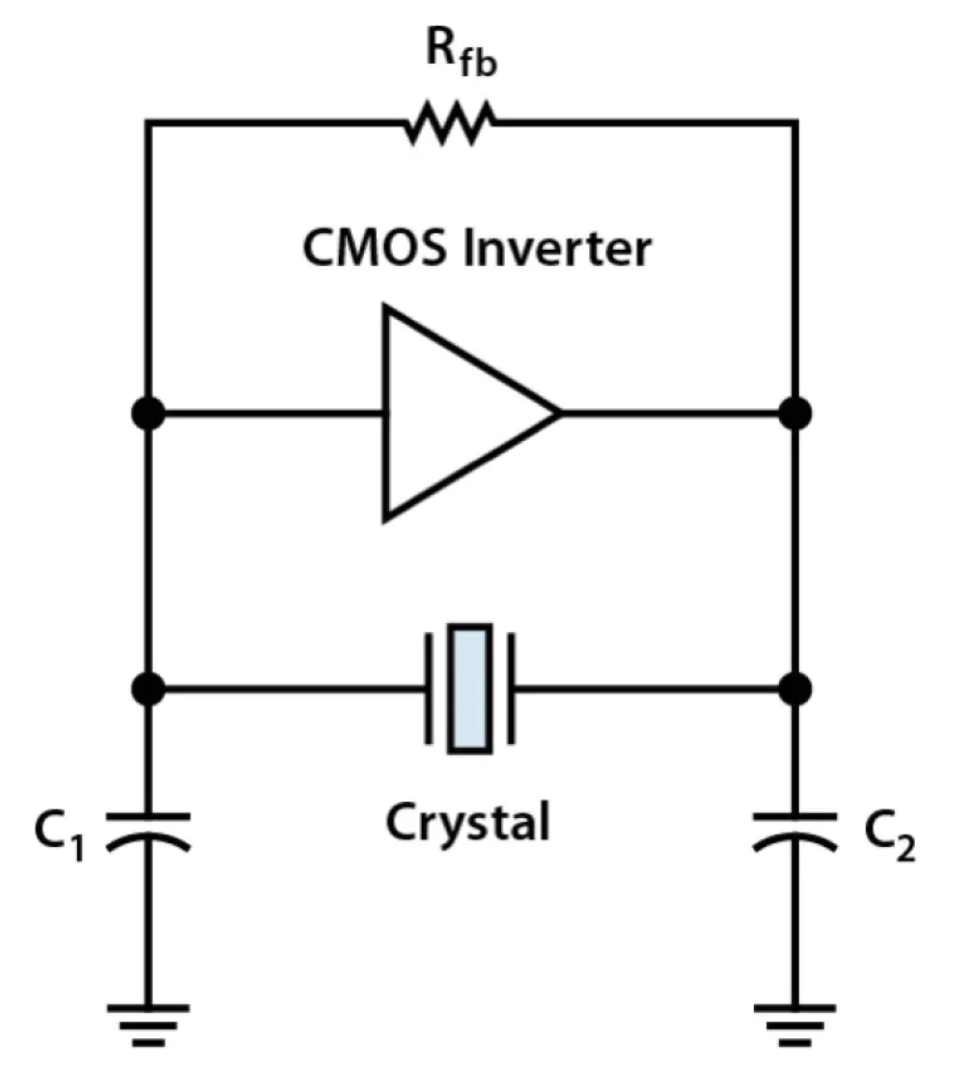

無源晶振本質上只是一個石英諧振器件，它不包含振蕩放大電路，因此不能主動輸出數字邏輯電平。真正產生波形信號的是外部振蕩電路。在絕大多數MCU應用中，內部采用的是皮爾斯Pierce振蕩結構：通過反相放大器與外接晶體及負載電容形成閉環反饋網絡，使系統在晶體諧振頻率點滿足振蕩條件，從而輸出穩定波形。

無源晶振的“輸出電平”取決于系統供電和振蕩結構。例如：

- 5V系統 → 輸出約0~5V CMOS方波

- 3.3V系統 → 輸出0~3.3V擺幅

- 1.8V系統 → 更低電壓擺幅

- RTC低功耗模式 → 低擺幅近似正弦信號

在晶體規格書中，我們需要關注驅動功率，即Drive Level，單位通常為μW，而不是電壓。振蕩電壓擺幅越高，晶體兩端電場強度越大，內部機械振動振幅也越大。

振幅增加會引起：

-  機械應力增強；

-  局部溫升增加；

-  頻率產生偏移；

-  長期穩定性下降。

這種現象稱為驅動電平依賴性DLD。本質上是頻率隨驅動功率變化而產生漂移。因此，電平只是外在表現，真正影響晶體穩定性的，是驅動功率是否處于推薦范圍內。

DLD2 =  MaxR - MinR

在給定的激勵功率范圍內，測量的最大諧振電阻與最小諧振電阻之間的差值。單位是Ω。DLD2值越小，說明晶振的電阻穩定性越好。DLD2的值可以在KOAN諧振器的測試數據中找到。

如果說驅動功率決定“輸入多少能量”，那么晶片切割決定“這些能量如何被轉換”。

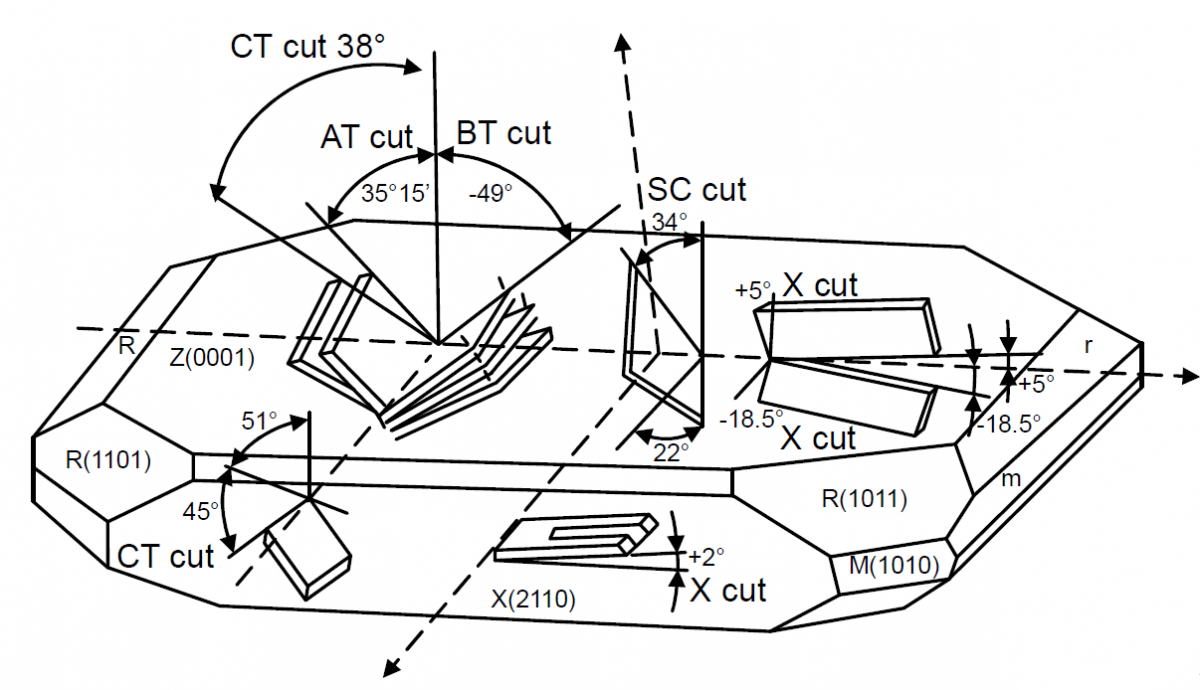

石英屬于各向異性材料，不同切割角度決定了：

- 振動模式；

- 溫度特性曲線；

- 對應力的敏感程度；

- 幅頻效應強弱。

無源晶振最常見的兩種結構是音叉晶體和AT切晶體：

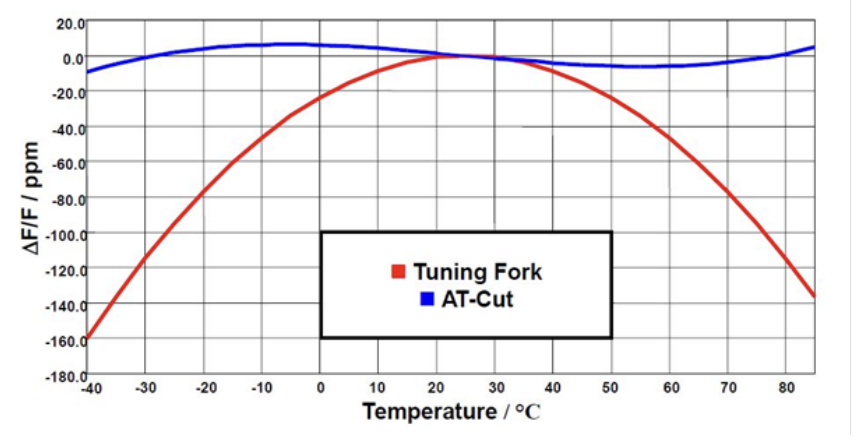

音叉晶振主要工作在32.768kHz，振動模式為彎曲振動，結構細長且柔性較強。其典型驅動功率僅約0.1μW，對驅動能量極為敏感。溫度特性呈負二次曲線，近似為：-0.035ppm × (T-25)2。這意味著頻率在25℃附近最穩定，溫度偏離越大，誤差增加越明顯。

- 頻率上漂；

- 啟振后短期不穩定；

- 加速老化。

AT切晶體切角約為35°15′，振動模式為厚度剪切振動。廣泛用于MCU主時鐘、通信設備、工業控制系統、汽車電子等。其特點包括：

- 溫度特性為三次函數關系；

- 可承受相對更高驅動功率；

- 寬溫范圍穩定性較好。

需要注意的是，即使是AT切結構，當驅動功率過高時，同樣會產生幅頻效應，導致頻率上升。此外，在快速溫變條件下，還可能出現熱過沖現象，即頻率短時間偏離穩定點后再恢復。

電平是外部能量輸入形式，切割是內部能量轉換機制。同樣的振蕩擺幅：

- 在音叉晶體上可能已接近過驅動

- 在AT切晶體上可能仍在安全范圍

不同切型對驅動功率的敏感度不同，因此電路設計不能只關注供電電壓，而應結合晶體切型與推薦驅動功率綜合評估。

從系統角度看，頻率誤差通常由以下因素疊加：

- 初始頻差

- 溫度漂移

- 驅動引起的DLD效應

- 老化誤差

當驅動功率引起內部溫升時，會與環境溫度變化疊加，放大總頻率誤差，尤其在寬溫應用環境中更為明顯。

在實際設計中，凱擎小妹建議：

- 明確系統供電電壓與振蕩結構；

- 控制驅動功率在晶體推薦范圍內；

- 根據頻率選擇合適切型；

    32.768kHz → 音叉

    MHz級 → AT切

- 在寬溫應用中進行高低溫驗證。

在晶片制造階段，通過優化切割角度、精選切割誤差，并結合高低溫測試與老化篩選，可以有效降低極端溫度下的總頻差。特別是在工業及汽車電子領域，通過85℃甚至125℃高溫穩定性驗證。
